Геологія ділянки перед фундаментом потрібна не для формального звіту, а для отримання вихідних даних, без яких проєктувальник фактично не знає, на що спиратиметься будинок. UAHunter повідомляє, склад і послідовність шарів ґрунту, їхня міцність та деформативність, рівень підземних вод, наявність насипних, просідних, слабких або водонасичених шарів безпосередньо впливають на тип фундаменту, глибину його закладання, армування, необхідність дренажу та підготовки основи. Чинний в Україні ДБН В.2.1-10:2018 передбачає, що проєктування основ і фундаментів має виконуватися з урахуванням результатів інженерних вишукувань, характеристик споруди, навантажень та техніко-економічного порівняння рішень.
Для приватного будинку помилка особливо небезпечна тим, що проблема може проявитися не під час бетонування, а вже після завершення коробки та оздоблення: нерівномірним осіданням, діагональними тріщинами, перекосами прорізів, проблемами з підлогою або водою у підвалі. Фундамент не можна коректно вибрати лише за принципом «у сусіда такий самий»: навіть у межах одного майданчика можуть траплятися неоднорідні шари, насипні ґрунти, локальні слабкі прошарки або різний рівень підземних вод. Саме тому вартість дослідження варто порівнювати не з ціною кількох кубометрів бетону, а з ризиком перепроєктування, підсилення чи ремонту вже навантаженого фундаменту.
Що насправді показує геологія ділянки перед фундаментом
Інженерно-геологічні вишукування дають проєктувальнику не одну цифру «несучої здатності», а модель ґрунтової товщі під майбутньою спорудою. Встановлюють, які саме ґрунти залягають на різних глибинах, наскільки вони однорідні, як можуть деформуватися під навантаженням та чи пов’язані з ділянкою небезпечні геологічні процеси. Окреме значення має гідрогеологічна ситуація, адже підземна вода здатна змінювати стан і характеристики ґрунту, впливати на котлован, гідроізоляцію та необхідність водозниження або дренажу. Українські норми прямо враховують ризики просідання, набухання глинистих ґрунтів, карсту, суфозії, морозного здимання та пливунних явищ.
Геологія потрібна і для того, щоб визначити, де закінчується слабкий шар та починається ґрунт, на який конструкція справді може передавати навантаження. Саме тому буріння на умовні два-три метри «щоб подивитися землю» не завжди має інженерний сенс.
«Проектування основ і фундаментів… слід проводити з урахуванням результатів інженерних вишукувань для будівництва».
— ДБН В.2.1-10:2018, п. 5.1.
Практичний звіт за результатами повноцінних вишукувань дає інформацію, яка потрібна конструктору для розрахунку:
- геологічну будову майданчика;
- інженерно-геологічні елементи та їх характеристики;
- фізичні й механічні властивості ґрунтів;
- розташування слабких або специфічних шарів;
- рівень і особливості підземних вод;
- ризик підтоплення;
- можливі небезпечні геологічні процеси;
- вихідні характеристики для розрахунку основи;
- рекомендації, необхідні для прийняття проєктних рішень.
Важливий момент — сама назва ґрунту ще не визначає фундамент. Два суглинки можуть перебувати у різному стані, мати різну вологість, щільність, деформативність і відповідно по-різному працювати під навантаженням.
Чому рівень підземної води може змінити весь проєкт
Вода під ділянкою — це не лише питання того, чи буде мокро в котловані. ДБН А.2.1-1:2014 вказує, що гідрогеологічні дослідження мають давати інформацію, достатню для прогнозування можливих змін умов і прийняття рішень із захисту території та споруди. Норми також визначають підтоплення як підняття рівня підземних вод та/або збільшення вологості ґрунту до значень, за яких змінюються його міцнісні та деформаційні властивості.
Тому під час проєктування важливо знати не тільки рівень води, зафіксований у конкретний день буріння. Інженер оцінює гідрогеологічні умови ширше — з урахуванням можливих сезонних і техногенних змін.
Практичні наслідки високих або мінливих ґрунтових вод можуть стосуватися:
- глибини закладання конструкцій;
- гідроізоляції фундаменту та підвалу;
- організації дренажу;
- водовідведення від будинку;
- виконання земляних робіт;
- необхідності тимчасового водозниження;
- вибору конструктивного рішення підземної частини.
Для приватного будинку це особливо важливо, якщо планується підвал, напівпідвал, цокольний поверх або заглиблені технічні приміщення.
Тема води на ділянці пов’язана не тільки з фундаментом. Під час планування автономних систем також варто заздалегідь врахувати геологічні особливості території — детальніше про це йдеться у матеріалі про стабільне водопостачання приватного будинку та вибір джерела води. На практиці дренаж, вертикальне планування території, фундамент і водопостачання краще розглядати як взаємопов’язані інженерні системи.

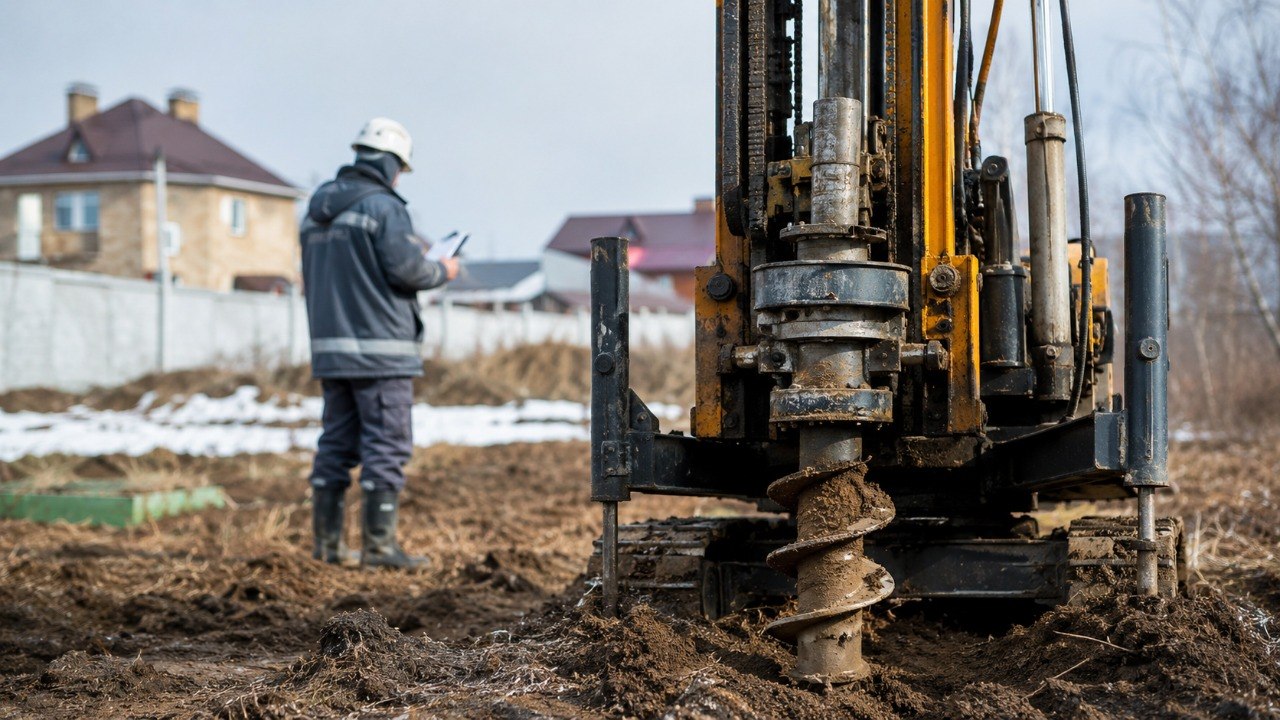

Скільки і якої глибини свердловин потрібно робити
Універсального правила «для будь-якого приватного будинку достатньо двох свердловин по 6 метрів» у нормах немає. Необхідна кількість виробок, їх розташування та глибина залежать від геологічних умов, розмірів і конструкції споруди, виду фундаменту, навантажень та завдання на вишукування. ДБН А.2.1-1:2014 передбачає визначення мінімальної кількості виробок у межах контуру будівлі залежно від категорії складності інженерно-геологічних умов. За наявності неоднорідних, сильно стискуваних, техногенних ґрунтів, карсту чи інших ускладнень відстань між точками може додатково зменшуватися.
Так само не можна автоматично призначати однакову глибину буріння для одноповерхового каркасного будинку та важкої багатоповерхової конструкції. За нормою глибину слід визначати з урахуванням зони взаємодії споруди з геологічним середовищем та стискуваної товщі ґрунту.
«Глибини гірничих виробок… призначають із урахуванням зони взаємодії з геологічним середовищем».
— ДБН А.2.1-1:2014, п. 6.2.5.6.
Якщо даних про стискувану товщу ще немає, таблиця 6.2 ДБН А.2.1-1:2014 містить орієнтири для попереднього визначення глибини.
| Умова для стрічкового фундаменту | Рекомендована глибина виробки нижче підошви |
|---|---|
| Навантаження до 100 кН/м, орієнтир для 1 поверху | 4–6 м |
| Близько 200 кН/м, орієнтир для 2–3 поверхів | 6–8 м |
| Близько 500 кН/м, орієнтир для 4–6 поверхів | 9–12 м |
| Близько 700 кН/м, орієнтир для 7–10 поверхів | 12–15 м |
| Близько 1000 кН/м, орієнтир для 11–16 поверхів | 15–20 м |
Ці значення важливо правильно читати: йдеться про глибину від підошви фундаменту, а не автоматично від поверхні землі. Крім того, це рекомендовані величини на випадок відсутності даних про стискувану товщу, а не готова схема буріння кожної приватної ділянки.
Для плитного фундаменту шириною понад 10 м ДБН передбачає інший принцип. Глибину виробок визначають розрахунком, а за відсутності необхідних даних для нескельних ґрунтів — як половину ширини фундаменту, але не менше 20 м; під один такий фундамент передбачено щонайменше три виробки. Для пальових фундаментів вимоги також інші: у нескельних ґрунтах дослідження повинні заходити нижче запроєктованого нижнього кінця паль щонайменше на 5 м за загальним правилом норми.
Чому дві свердловини іноді достатні, а іноді — ні
У практиці малоповерхового будівництва справді зустрічаються дослідження з двома свердловинами. Наприклад, у науковій роботі, де розглядався майданчик під двоповерховий житловий будинок у Чернігові, за технічним завданням було пробурено дві свердловини по 8 м — загалом 16 погонних метрів.
«На досліджуваній ділянці… пробурено 2 свердловини глибиною 8 м кожна».
— опис інженерно-геологічних вишукувань двоповерхового будинку, 2021 рік.
Але цей приклад не означає, що параметри треба копіювати на іншу ділянку.
Якщо одна свердловина показала щільний природний ґрунт, а друга — кілька метрів насипного або слабкого шару, це вже сигнал, що геологічна будова неоднорідна. У такій ситуації інженеру можуть знадобитися додаткові точки.
Особливо обережно слід ставитися до ділянок:
- після засипання ярів та котлованів;
- на колишніх промислових територіях;
- зі значними перепадами рельєфу;
- біля водойм;
- на схилах;
- із заболоченням або сезонною водою;
- зі слідами старих фундаментів;
- із підозрою на насипний ґрунт;
- де сусідні будинки мають тріщини або нерівномірні деформації.
ДБН окремо згадує торф, мул, техногенні ґрунти, карстові порожнини та зсувні процеси серед ситуацій, коли мережу виробок потрібно уточнювати.
Якою може бути ціна відмови від геології перед фундаментом
Головна помилка — думати, що відмова від геології автоматично економить гроші. Без параметрів ґрунту проєктувальник або змушений працювати з припущеннями, або закладати значні запаси, або не може коректно обґрунтувати конструкцію основи. У першому випадку існує ризик недостатнього рішення, у другому — власник може переплачувати за бетон, арматуру, земляні роботи чи конструктивно складніший фундамент, який фактичним умовам не потрібен. Сам ДБН В.2.1-10:2018 вимагає не тільки враховувати вишукування, а й проводити техніко-економічне порівняння варіантів фундаменту.
Типовий ланцюг помилки виглядає так:
відсутність дослідження → неправильна модель ґрунтової основи → неправильні вихідні параметри → помилкове конструктивне рішення → деформація або додаткові роботи.
Найпоширеніші ризики можна розділити за наслідками.
| Не виявлена до будівництва умова | Що може змінитися у проєкті | Потенційний наслідок |
|---|---|---|
| Слабкий стискуваний шар | Глибина або тип фундаменту | Надмірне чи нерівномірне осідання |
| Насипний ґрунт | Підготовка основи, заміна ґрунту | Локальні деформації |
| Високі підземні води | Дренаж, гідроізоляція, конструкція підвалу | Вода, вологість, складність земляних робіт |
| Просідний ґрунт | Рішення основи та водозахисні заходи | Деформації при замочуванні |
| Набухаючі глинисті ґрунти | Конструкція основи | Переміщення при зміні вологості |
| Неоднорідна геологія | Жорсткість та схема фундаменту | Нерівномірні осідання |
| Схил або зсувонебезпечна зона | Комплексний розрахунок і захист | Втрата стійкості території |
Тріщина у стіні сама по собі ще не доводить проблему фундаменту: причини можуть бути різними — від кладки й перемичок до температурно-усадкових деформацій. Але якщо деформації пов’язані з основою, косметичне закладення тріщини не усуває причину.
Саме тому при прийманні готового об’єкта потрібно не просто помічати пошкодження, а документувати їх характер і розташування. Практичний алгоритм такої перевірки описаний у матеріалі про 20 дефектів, які варто виявити до підписання акта приймання.
Скільки коштує сама геологія
Єдиної загальноукраїнської фіксованої ціни немає: вона залежить від регіону, кількості та глибини свердловин, лабораторної програми, доступності майданчика та інших умов.
Як актуальний ціновий орієнтир, один із київських виконавців вишукувань наразі публікує такі стартові пропозиції:
- 2 свердловини по 6 м — від 12 000 грн;
- 3 свердловини по 6 м — від 15 000 грн;
- 4 свердловини по 6 м — від 18 000 грн;
- 2 свердловини по 8 м — від 15 000 грн;
- 3 свердловини по 8 м — від 22 000 грн;
- 4 свердловини по 8 м — від 28 000 грн.
Це не середня ціна по Україні і не нормативний тариф, а відкритий прайс конкретного підрядника, тому використовувати його варто лише як приклад масштабу витрат. Актуальні умови можна перевірити безпосередньо у прайсі на інженерно-геологічні дослідження.
Навіть тут видно важливу закономірність: зміна глибини та кількості точок впливає на ціну дослідження, тому дешевий пакет не повинен обиратися до визначення необхідного обсягу робіт.
Що перевірити у звіті перед передачею його конструктору
Результатом робіт має бути не набір фотографій свердловини і не усне повідомлення «тут хороший ґрунт». Проєктувальнику потрібні числові характеристики та інженерна інтерпретація майданчика. ДБН А.2.1-1:2014 встановлює вимоги саме до інженерних вишукувань для будівництва, а ДБН В.2.1-10:2018 використовує їх результати як вихідні дані для проєктування основи та фундаменту.
Перед початком робіт замовнику доцільно уточнити, що саме входить у договір.
У технічному завданні та комерційній пропозиції варто перевірити:
- Кількість точок буріння.
Вона має бути обґрунтована майбутньою будівлею та геологічними умовами. - Глибину кожної виробки.
Формулювання «геологія до 6 метрів» саме по собі нічого не говорить про достатність цієї глибини. - Розташування свердловин.
Точки повинні давати інформацію про ґрунти саме під майбутньою спорудою. - Відбір зразків.
Без лабораторного дослідження частину параметрів неможливо отримати належним способом. - Лабораторну програму.
Вона залежить від видів ґрунтів і завдання. - Фіксацію підземної води.
Особливо важливо для будинку з підвалом або складним рельєфом. - Виділення інженерно-геологічних елементів.
- Фізико-механічні характеристики ґрунту.
- Оцінку небезпечних або несприятливих процесів.
- Повноцінний технічний звіт, придатний для роботи конструктора.
Не менш важливо передати виконавцю вишукувань план посадки будинку, інформацію про поверховість, наявність підвалу та попередню конструктивну схему. Геологія і проєктування фундаменту — це не дві ізольовані послуги: дані повинні переходити від геолога до конструктора.
Корисно також заздалегідь зафіксувати стан сусідньої забудови, якщо котлован або інші роботи виконуватимуться близько до існуючих споруд. Чинний ДБН щодо фундаментів вимагає враховувати, зокрема, сусідні котловани, схили, підземні споруди, карстові порожнини та інші специфічні умови.
Для вже побудованого житла схожий принцип діє при технічному огляді: важливі не загальні слова про «якість», а конкретні ознаки дефектів і документальна фіксація. Покроковий перелік перевірок є також у матеріалі про приймання квартири в новобудові та перевірку конструкцій і комунікацій.
Питання та відповіді
Чи обов’язково робити геологію для одноповерхового будинку?
Поверховість — лише один із чинників. Навіть легкий одноповерховий будинок може опинитися на насипному, слабкому, просідному або водонасиченому ґрунті. За ДБН рішення щодо фундаменту має спиратися на результати інженерних вишукувань та характеристики самої споруди.
Чи можна використати геологію сусідньої ділянки?
Її можна враховувати як додаткову інформацію про район, але вона не гарантує однакової будови ґрунту під вашим будинком. Норми передбачають розміщення виробок з урахуванням конкретного контуру споруди та складності інженерно-геологічних умов.
Чи достатньо двох свердловин?
Іноді для конкретного малоповерхового об’єкта програма справді може передбачати дві точки, але універсального нормативного правила «дві свердловини достатньо всім» немає. Кількість визначають відповідно до майданчика, розмірів споруди та складності геології.
Чи завжди потрібно бурити на 8 метрів?
Ні. Для стрічкових фундаментів ДБН наводить рекомендовані глибини залежно від навантаження, причому вони рахуються від підошви фундаменту. Для плитних, пальових конструкцій та складних ґрунтових умов правила інші.
Чи можна спочатку залити фундамент, а геологію зробити потім?
Технічно досліджувати ґрунти можна й біля існуючої споруди, але головна перевага первинних вишукувань тоді вже втрачена. Їх завдання — дати вихідні параметри до вибору та розрахунку фундаменту, а не пояснювати причину проблем після будівництва.
Що важливіше — геологія чи хороший конструктор?
Ці роботи не замінюють одна одну. Геолог визначає характеристики середовища, а конструктор використовує їх разом із навантаженнями від будинку для розрахунку фундаменту. Навіть досвідчений інженер не може виміряти властивості ґрунту за фотографією ділянки.
